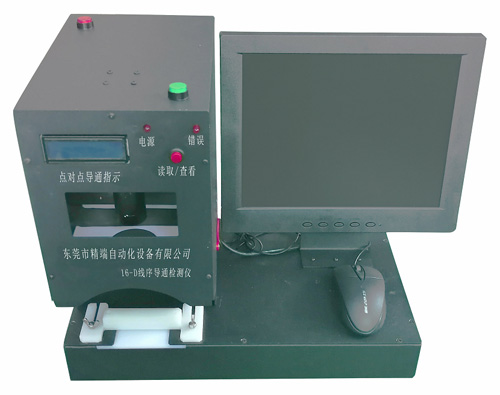

16-D線序?qū)z測儀
16-D線序?qū)z測儀點對點標定方法：
線序及導通多對一（單頭沾錫或一端插膠殼另一端電線裸露）檢測的標定方法和原有機型標定方法一樣；線序及導通一對一（兩頭都有膠殼或者兩端有一定相對應的導通關系）檢測的方法如下：
1、開機。
2、打開點對點檢測開關。
3、按要求將待檢測線束放在鏡頭下的治具中，調整好圖像及清晰度。
4、按下點對點導通標定開關（開關帶鎖）。
5、按照原有導通檢測標定產品（開機，調整鏡頭及清晰度，標定檢測區域，標定線寬，標定欄點擊確定）。
6、復位點對點檢測開關（此步驟不按要求操作或者漏掉此步驟時點對點檢測功能不能正常開啟）。
7、將待檢測首尾兩端用特定的端子分別連接在點對點檢測的輸入與輸出端上。
8、按下面板上的讀取/查看開關后松開，待點對點檢測顯示窗中提示“PASS”后標定完成。
9、如需在線序?qū)ㄕz測的情況下需重新標定產品時線序機要斷電重啟?；蛘呔€序機不斷電可直接關閉點對點檢測開關后重新打開點對點導通檢測開關后重復上述標定2→8步驟。
10、只使用線序檢測或者線序及導通多對一檢測時可關閉點對點檢測功能（斷開點對點開關）。
11、點對點導通及線序檢測時當線序正確但導通斷路，短路時線序機面板上錯誤提示燈紅燈亮無聲音指示；導通正確線序錯誤時設備“NG”音提示；只有線序及導通同時正確時線序機才“DONG”音及主顯示器右上角“OK”閃爍提示。
12、為提高檢測效率降低人為干擾在點對點檢測時建議先將端子插入A（鏡頭下治具內）側，再插入末端（B）側（檢測響應時間僅有0.2S左右，先插入末（B）端后再插入A端時手指頭拿捏插入速度太慢對線序檢測有干擾）。
以上就是精端自動化設備16-D線序?qū)z測儀設置步驟；此機擁有一機多功能檢測，快速識別，精準效率高是線束廠家標配設備，不再因?yàn)橛匈|(zhì)量不過關的線束產品而影響訂單。
